摘要：將中密度纖維板與橡膠材料層合制備成層狀?yuàn)A心復合材料，并優化其制備工藝。結果表明：涂膠量對復合材料的彈性模量（MOE）、彎曲強度（MOR）、內結合強度（IB）具有很顯著影響，熱壓壓力對MOE、MOR影響很顯著、對IB影響較??；熱壓時間對MOE、MOR的影響顯著。隨著涂膠量增加，復合材料的隔聲性能提高；熱壓壓力過大將導致橡膠厚度變薄，隔聲性能降低。優化工藝條件下得到的層狀?yuàn)A心復合材料的隔聲性能優于同等厚度密度板。

噪聲污染已被列為世界四大污染之一，控制噪聲有效的方式是降低噪聲和隔離噪聲，吸聲與隔聲材料至關重要[1]。單層勻質木質材料的隔聲性能較差，提高其隔聲性能的傳統方法是增加材料的面密度及厚度，既不經濟，又給加工利用帶來不便。新型隔聲材料向著質量輕、厚度薄、隔聲性能好的方向發展[2]。將單層勻質材料與阻尼材料復合，是提高單層材料隔聲性能、并拓寬材料使用范圍的有效方法之一[3]。如以金屬材料為表板、橡膠板為芯層組成的多層復合材料，解決了橡膠材料不能單獨作為結構板材的問題，且復合板材的隔聲性能優于同等厚度的金屬板[4]。合理地選擇表板及芯層材料，可以有效地提高復合材料的隔聲性能[5-6]。復合材料的隔聲性能除了受材料的面密度、彈性模量等影響外，還受材料的硬度和阻尼性能的影響[7]。

對于阻尼復合結構，目前的研究多是針對金屬阻尼復合結構[8]，木質阻尼多層復合結構系統的研究較少[9]。筆者結合木質人造板的復合工藝，通過將木質材料與橡膠材料復合，并優化工藝，制備隔聲性能與力學性能兼優的復合材料，為木質阻尼復合材料的開發研究及應用提供新思路。

1材料與方法

1.1試驗材料

中密度纖維板（密度板）：密度650g/m³，厚度6mm，含水率為4.5%，外購。阻尼橡膠（R）：密度2.3g/cm³，厚度1.2mm；能承受的溫度范圍為－20~100℃，外購。異氰酸酯膠（MDI）：黃色液體，黏度27.5Pa·s（25℃），固體含量（100%），外購。

1.2主要設備及儀器

阻抗管測試系統，熱壓機，試驗機等。

1.3試驗方法

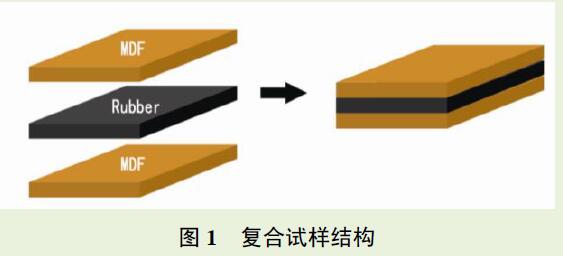

按照設計的熱壓工藝，密度板與橡膠復合試樣的結構如圖1所示。

前期預試驗發現，涂膠量及熱壓工藝參數對復合材料的力學性能與隔聲性能均有影響?？紤]到橡膠材料能承受的較高溫度為100℃，為了保持其性能，設置熱壓溫度為100℃。熱壓壓力過大時，橡膠材料會向四周伸展，厚度變薄而發生變形；反之，壓力過小時，密度板與橡膠材料不能緊密結合，易出現表板脫落現象。熱壓時間直接影響異氰酸酯膠的固化程度。涂膠量影響復合材料的膠合強度。

試驗分兩步進行：1）以涂膠量、熱壓時間、熱壓壓力3個因子，進行全因子試驗（表1），以力學性能為評價指標，優化工藝參數；2）采用單因子試驗，驗證工藝參數對材料隔聲性能的影響。

1.4性能測試

按照GB/T11718-2009《中密度纖維板》，測試復合材料的彈性模量（MOE）、彎曲強度（MOR）、內結合強度（IB）；按照GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》II類條件，測試浸漬剝離性能。

按照GB/Z27764-2011《聲學阻抗管中傳遞損失的測量傳遞矩陣法》，利用阻抗管法進行隔聲性能測試。四通道聲學分析儀測試條件：大氣溫度22℃，相對濕度50%，聲速343.237m/s；空氣特征阻抗412.568Pa·s/m。

2結果與分析

2.1力學性能

復合材料的力學性能測試結果列于表2。

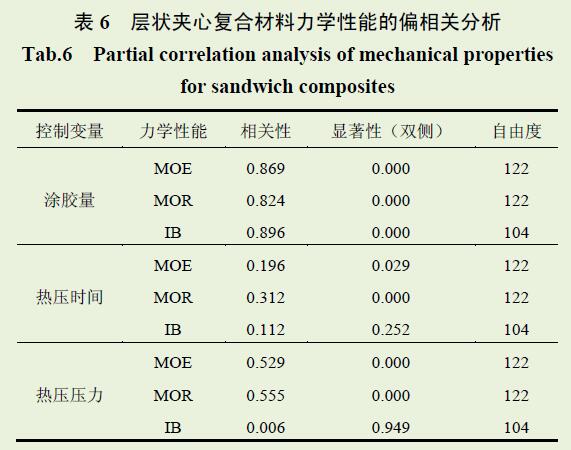

方差分析結果表明，熱壓工藝參數對復合材料的力學性能存在交互作用，因此采用SPSS的Partial過程對變量進行偏相關分析，結果列于表6。

2.1.1涂膠量的影響

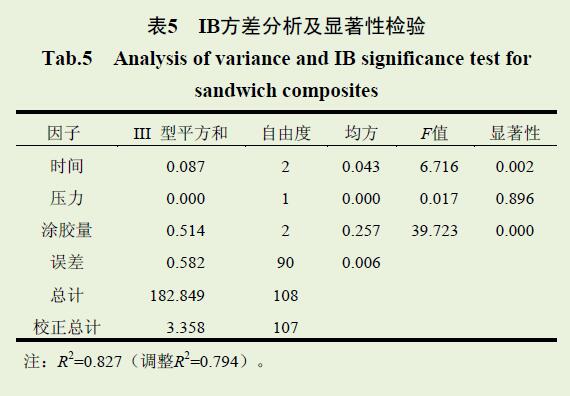

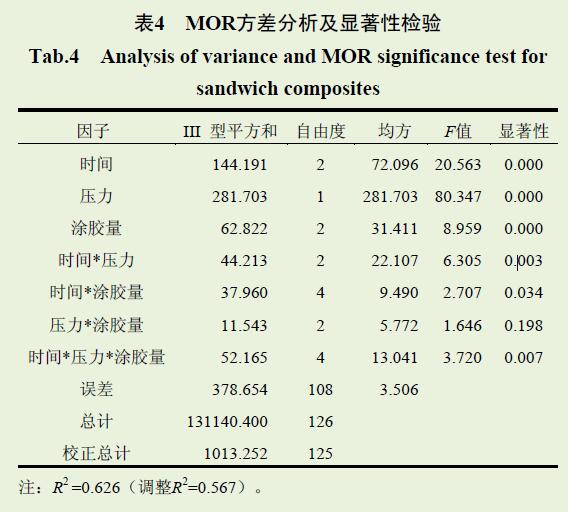

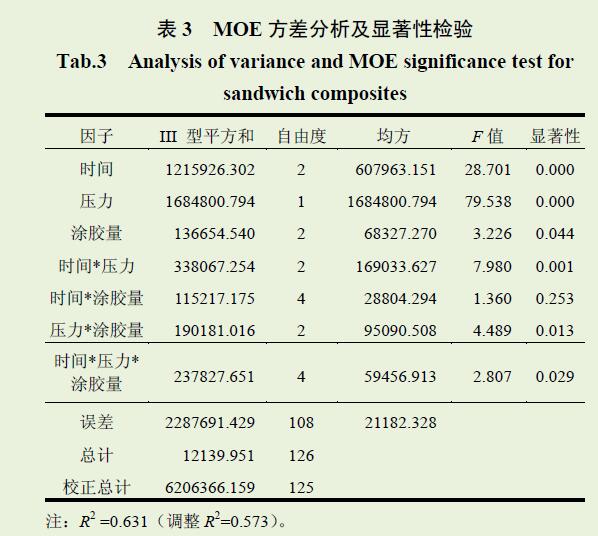

表3、4和5結果顯示，涂膠量對復合材料MOE、MOR、IB的影響很為顯著；表6表明，涂膠量與復合材料的MOE、MOR、IB之間均具有很強相關性。隨著涂膠量增加，密度板與阻尼材料之間有更多的膠黏劑作用，兩者的膠合強度隨之增加。但當涂膠量過大時，膠合界面形成過厚的膠層，復合材料的韌性變差，力學性能隨之下降。

2.1.2熱壓時間的影響

表3、4和5結果顯示，熱壓時間對復合材料的MOE、MOR、IB具有顯著影響；但從表6相關系數可知，熱壓時間對此3項力學性能指標的正相關程度為弱或很弱。在本試驗范圍內，復合材料的MOR、MOE和IB隨熱壓時間的延長而增大，但增幅較小，其原因可能是：

受橡膠阻尼材料能承受的溫度限制，熱壓溫度僅為100℃，低于異氰酸酯膠的常規固化溫度150~160℃，不利于異氰酸酯膠的充分固化。但是，延長熱壓時間，壓力的傳遞和熱量的傳導逐漸增強，可以促進異氰酸酯的固化[10-11]，材料界面之間的膠合強度增大，使得復合材料的MOE、MOR、IB提升。

2.1.3熱壓壓力的影響

熱壓壓力對復合材料MOE、MOR的影響很為顯著（表3~表5），正相關程度均為中等（表6）；而對IB為顯著影響，兩者之間無正相關性。隨著熱壓壓力的增加，密度板與橡膠之間緊密貼合，因此復合材料的MOE、MOR提高。但壓力過大，易導致橡膠材料厚度變薄向四周伸展；壓力過小時，密度板與橡膠材料不能緊密貼合，出現表板脫落現象。

復合材料主要用作隔聲門表面，在常溫下使用。按GB/T17657-2013Ⅱ類條件進行浸漬剝離測試，所有試樣均未出現開裂和分層現象。因此，以滿足力學性能為前提，以降低成本、提高生產效率為目標，綜合考慮，確定復合材料的優化工藝參數為：涂膠量32g/m²、熱壓時間5min，熱壓壓力3MPa。

2.2隔聲性能

按優化的工藝參數，保持其中兩個參數不變，再進行單因子試驗，驗證工藝參數對復合材料隔聲性能的影響。

2.2.1涂膠量的影響

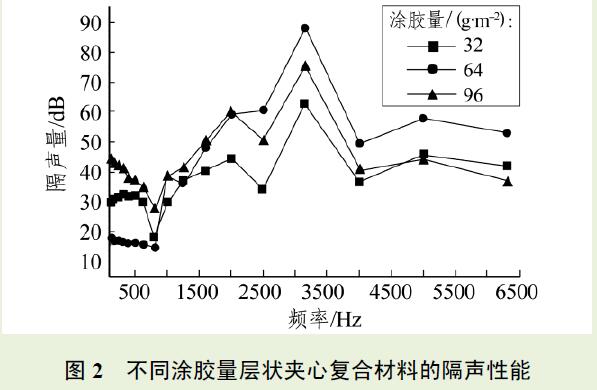

圖2所示3條曲線為固定熱壓時間5min、壓力3MPa，涂膠量分別為32、64、94g/m²時，復合材料的隔聲性能測試結果。

3種板材的面密度分別為1599、1634、1706g/m²，MOR分別為3820、3850、3870MPa。隨著涂膠量的增加，材料的面密度增加，隔聲性能增強。

在中低頻段，復合材料的隔聲量隨著涂膠量的增加而增加；到達高頻段時，以涂膠量為64g/m²時，復合材料的隔聲性能較佳。另外，復合材料的彈性模量越高，其抵抗聲波引起的振動彎曲能力越強，隔聲性能越強。

2.2.2熱壓時間的影響

圖3所示3條曲線為固定熱壓壓力3MPa、涂膠量為64g/m²，熱壓時間分別為5、10、15min時，復合材料的隔聲性能測試結果。

表4顯示，3條曲線的變化趨勢趨于一致，說明熱壓時間對復合材料的隔聲性能影響較小。熱壓時間的長短主要影響復合時異氰酸酯的固化程度，影響材料的力學性能。

2.2.3熱壓壓力的影響

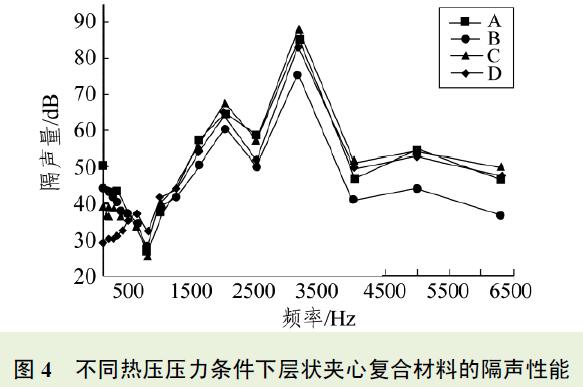

圖4所示4種試樣的制備參數分別為：A、B固定熱壓時間5min，涂膠量32g/m²，壓力分別為3、5MPa；C、D固定熱壓時間10min，涂膠量64g/m²，壓力分別為3、5MPa。

從圖4中可以看出，壓力3MPa時，試樣的隔聲性能相對較好，平均隔聲量為35.6dB。其原因是在此壓力條件下，密度板與阻尼材料緊密結合，夾心層不會因?yàn)閴毫^大而產生變形。

隨著壓力的增加，試樣的隔聲性能并沒有隨之增加。5MPa壓力下制備的復合材料的平均隔聲量為33.9dB，其整體厚度比3MPa壓力制備復合材料的略微變薄，阻尼材料略微變形，導致其隔聲量變小。

2.2.4隔聲性能驗證

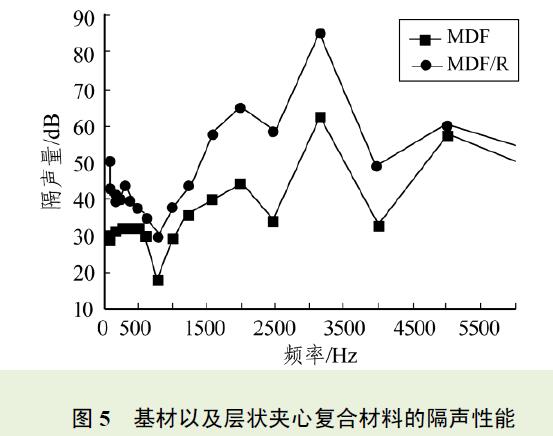

結合復合材料隔聲性能的檢測結果，進一步優化工藝參數為：涂膠量64g/m²，熱壓壓力3MPa，熱壓時間10min。按此條件制備的復合材料試樣（密度板/R），其與密度板、橡膠材料（R）的隔聲性能比較，如圖5所示。

圖5結果表明，復合材料的隔聲性能優于同等厚度的單一的密度板。復合材料既擁有木質材料的優點，又彌補了木質材料隔聲性能差的不足。

3結論

1）木質材料與阻尼橡膠利用異氰酸酯膠黏劑進行層合制備層狀?yuàn)A心復合材料，在一定的涂膠量、熱壓時間與壓力條件下是可行的。

2）根據本試驗結果，確定此層狀?yuàn)A心復合材料制備的優化工藝參數為：涂膠量64g/m²，熱壓壓力3MPa，熱壓時間10min；在此條件下制備的復合材料的力學性能指標仍滿足GB/T11718-2009中密度板GPREG的性能要求，且隔聲量達到45dB，力學性能及隔聲性能均達到較佳。

參考文獻：

[1] 劉美玲. 環境噪聲污染的危害與防控[J]. 科技資訊，2011（15）：158.

[2] 宋博騏，彭立民. 木質材料隔聲性能研究[J]. 木材工業，2016，30 （3）：33-37.

[3] 陸剛，余紅偉，魏徵，等. 阻尼-隔聲復合應用于噪聲控制方面的研 究進展[J]. 廣東化工，2016，43（7）：91-92.

[4] 潘涵. 聚氯乙烯基復合材料的層合結構對隔聲性能的影響[D]. 杭 州：浙江理工大學，2012.

[5] J J Sargianis，H I Kim，E Andres，et al. Sound and vibration damping characteristics in natural material based sandwich composites[J]. Composite Structures，2013，96（3）：538-544.

[6] 宋繼萍，鄧曉平，蔣丁山，等. 阻尼隔聲板在噪聲控制工程上的應用

[J]. 中國環保產業，2012（6）：37-39.

[7] 王康樂，溫華兵，陸金銘，等. 橡膠芯夾層板隔聲特性研究[J]. 噪聲 與振動控制，2014，34（2）：192-195.

[8] Ng C F，Hui C K. Low frequency sound insulation using stiffness control with honeycomb panels[J]. Applied Acoustics，2008，69（4）： 293-301.

[9] A Tadeu，J António，D Mateus. Sound insulation provided by single and double panel walls：a comparison of analytical solutions versus experimental results[J]. Applied Acoustics，2004，65（1）：15-29.

[10] 李雪菲，任從容. 桉木單板/聚丙烯膜復合材料的制備工藝及力學性 能[J]. 東北林業大學學報，2015，43（2）：87-90.

[11] 趙方，程海濤，張雙保. 竹粉/高密度聚乙烯（HDPE）復合材料的熱 壓工藝研究[J]. 木材加工機械，2012（2）：14-18.
